Panel Galvanis Mesin Welded Wire Mesh Electric Shockproof Hot Rolled

         Galvanized Electric Welded Iron Wire Mesh Pagar Panel Welding PLC Control Welded Wire Mesh Membuat Mesin

Penggunaan:

pengelasan, semua jenis rel berkecepatan tinggi, jaring pendukung terowongan, jaring pengaman bawah tanah tambang besi, tambang batu bara, jaring pendukung bawah tanah.

Unit Pengumpanan Lintas Kawat (pra-potong)

Itu dipasang di bagian atas perangkat mesh grid set.ini terdiri dari platform berjalan, unit susun kawat silang, perangkat distribusi kawat dan perangkat pengumpanan kawat.

Perangkat distribusi dan pengumpanan kawat digerakkan oleh sistem pneumatik di bawah operasi oleh sistem kontrol listrik.

Pengumpanan kawat silang otomatis tanpa perlu tenaga kerja manual.itu dirancang untuk kawat silang diumpankan dari kawat pra-potong.

Sistem Pengelasan

Sistem las terdiri dari rak, transformator las, silinder bertekanan, kombinasi elektroda atas, kombinasi elektroda bawah, pencari lokasi magnetik kawat silang, unit jala angkat, kombinasi braket kawat garis, sistem pneumatik, sistem pendingin air, dan suku cadang lainnya.

Bahan las: kawat canai dingin, kawat bulat canai dingin, kawat canai panas.

Sistem Tarik Jala

Ini terdiri dari blanking plate, gantry, chain link mesh netting machine dan conveyor car (atau roller guide), sirip (stacker-turner) adalah bagian opsional.

Panjang maksimum wire mesh: 6000mm.Jika panjang jaring baja tulangan adalah 12 meter atau lebih, itu perlu disesuaikan.

Unit Posisi Jala CNC

Penggunaan unit posisi mesh adalah umpan maju mesh las, pada saat yang sama memastikan jarak kawat garis yang dibutuhkan, yang menyesuaikan jarak garis silang sesuai dengan pengaturan otomatis.

Sistem posisi mesh CNC dapat menyesuaikan jarak antar kawat secara otomatis, dan dapat menyimpan data dalam sistem, mudah, nyaman dan akurat untuk menyesuaikan jarak antar kawat.

Keuntungan dari mesin las baris otomatis (mesin las mesh):

1. Mesin las baris dilengkapi dengan silinder pelurus, baris pelurus, dan pengumpanan kawat koil langsung, mewujudkan otomatisasi, menghilangkan pemotongan pra-pelurusan dan penempatan manual, menghemat waktu, peralatan dan tenaga kerja.

2. Mesin las baris memiliki mesin pemotong jaring sendiri, yang secara otomatis memotong jaring ketika panjang yang ditentukan tercapai, dan secara otomatis menjatuhkan jaring, tanpa menghentikan mesin untuk meningkatkan efisiensi.

3. Mesin las baris dapat secara otomatis menghasilkan setelah di-debug, tanpa henti, satu pekerja dapat mengoperasikannya.

Parameter dasar mesin las baris otomatis / mesin las mesh:

Lebar jala: 1 m, 1,2 m, 1,5 m, 2 m, 2,5 m, 3 m;

Panjang jala: 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m (Disesuaikan dengan kebutuhan pelanggan)

Diameter kawat las: 2.2-4mm, 4-6.5mm, 6-8mm;

Bukaan las: 50x50mm, 100x100mm, 200x200mm atau 250x250mm (dapat disesuaikan);

Jumlah garis lusi (sambungan solder) : 6, 8, 10, 12,14, 16, 18 (sesuai kebutuhan pelanggan);

Catu daya 380V 50HZ;

Kecepatan pengelasan 40-55 (baris/menit);

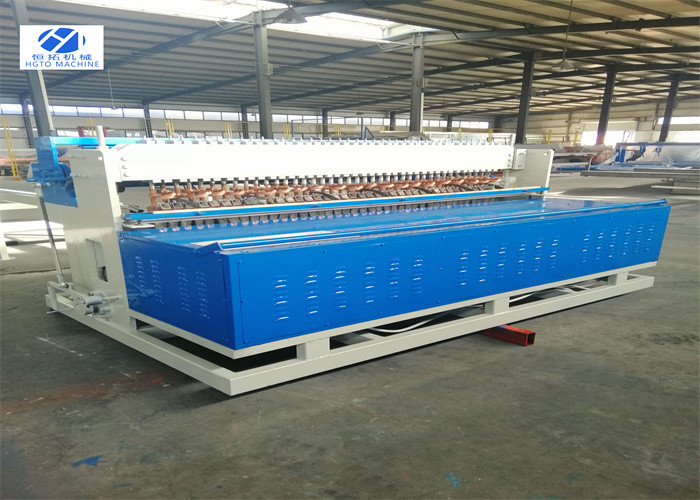

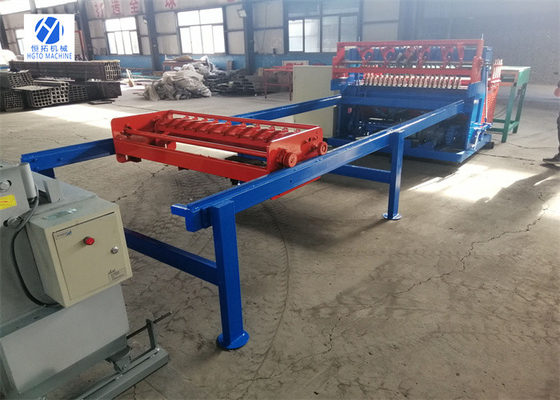

Detail mesin:

Gambar kabinet kontrol:

Siap untuk diantar:
